节流回气控制器控制压缩机吸气压力

节流回气控制法

节流控制法就是在蒸发器与压缩机之间的回气管路上装一个阀门,靠调节它来提高或降低压缩机的吸气压力,改变该压缩机的制冷量,同时,也将降低或提高蒸发器中的蒸发压力,以控制被调节对象的温度。由于这种控制法在能量消耗上不经济,故只适用于制冷量较小,被控制对象热惰性小的制冷系统。

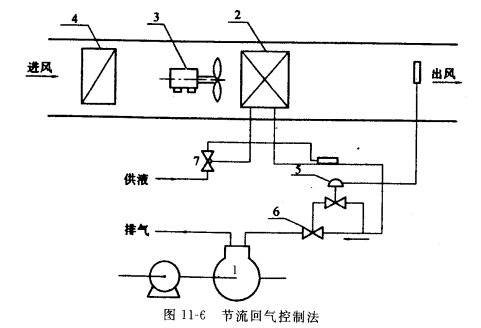

图11-6是采用主效与便温导阀来控制直接发式空气冷却器的出风温度。恒温导阀的感温包置于需控处,当被控介质的温度发生变化时,通过烟台阀门（恒温导阀）开大或关小,对主阀进行比例调节,当被控介质温度天高,主阀按比例开大,蒸发器的蒸发温度随之下降,同时加大传热温差,增加蒸发器的换热能力,使被控介质温度下降,并稳定在整定值的范围内。由于恒温导阀具有控制温度和压力两种作用,因此,其控制精度比较高。
