制冷设备冷却塔塔体的特性

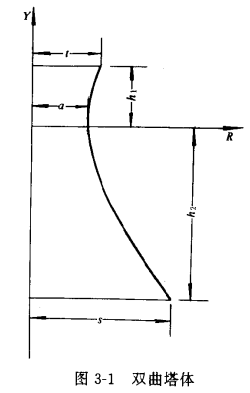

自然通风逆流湿式冷却塔的塔简，现在几乎都作成双曲线形，如图3-1所示，其方程为

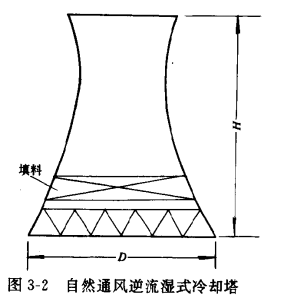

塔的尺寸一般应满足以下的关系高度H与底部直径D之比H/D=1.2~1.4喉部面积与底部面积之比为0.3~0.36;喉部高度与塔高之比为0.8~0.85;喉部以上扩散角为80~100。大风时，大的扩散角会引起塔外冷空气从迎风面向塔内倒灌。为防止自然风的不利影响，有些塔将出口作成收口形。收口形塔虽然在大风时不会引起冷空气向塔内倒灌，但收口使塔内压力增大，因而使塔的通气量变小。现在有些塔在喉部以上的塔简内壁作成直简形，外壁仍保持一定的扩散角，当有自然风时，外壁扩散，能在塔顶部产生负压。对塔的抽风有利。，塔筒出风口内、外壁用不同角度，如内壁用6°~7°，外壁用9°多，这样效果比较好。

关于塔的进风口高度的选择可参见图3-3。该图的试验结果横坐标为塔的进风口相对高度，即进风口面积与填料断面积之比，纵坐标为从进风口到塔喉部以下的阻力系数(不淋水)，图中曲线的填料阻力系数为15。从图可以看出，进风口相对高度取0.4左右比较合适，因为再小阻力增加很快，再大阻力减小不多。

塔筒支承大多采用人字柱，进风口高度小时也可采用直立柱;进风口高度很大时，可采用交叉柱。柱的横断面大多采用回形(我国过去多采用方柱，现在也向圆柱转变)，或者采用椭圆形以减小气流阻力。进风口上掩也向流线形发展，以减小进风口上檐内侧的气流分离。

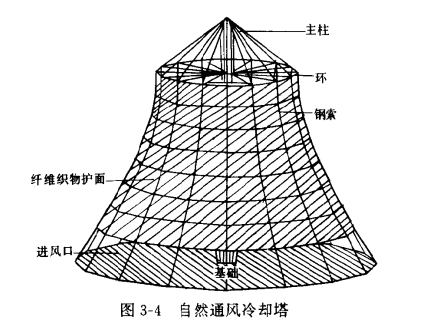

塔筒材料一般用钢筋棍凝土，也有用钢骨架、外加其他材料护面的，如图3-4所示，此图为钢骨架、外加纤维织物护面的新型塔体。
