暖通空调工程常用的折方工具和卷板机

1.手动折方机

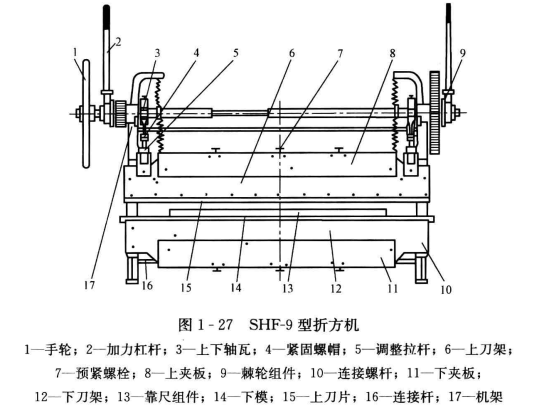

空调工程中应用较广泛的SHF-9型手动折方机，如图1-27所示。此种设备属半机械化设备，投资省，重量轻，易于搬动，较适于在施工现场使用。

SHF-9型折方机可以对厚度为0.3~1.2mm、宽度2000mm以内的薄板进行折角，通过调整下模，钢板的成形角度为45°,90°,120°和150°，根据板厚和折角的形状，调整折方机的下模。

2.电动折方机

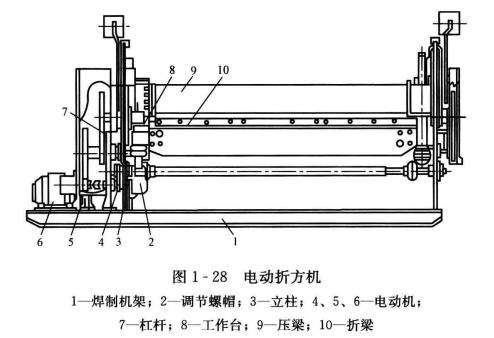

如图1-28所示的电动折方机是一种机械化程度较高的设备，该种设备一次性投资较大，但是生产率高。

卷板机

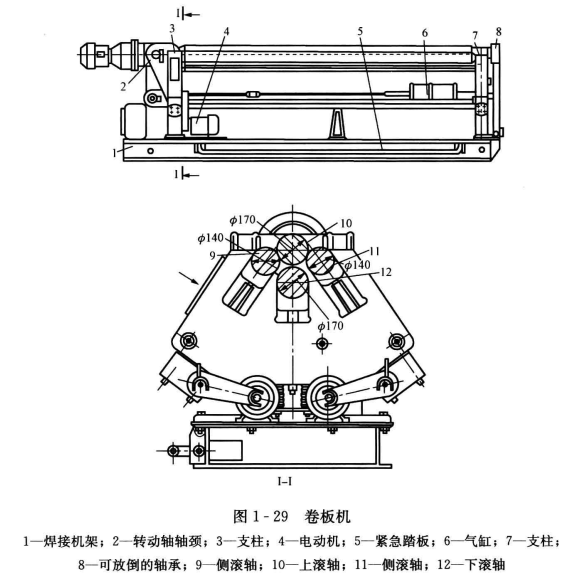

卷板机是将金属板材卷制成圆形管道的专用机械，其构造如图1-29所示。卷板前应当先将要咬口的部位用咬口机轧制咬口，再将咬口两侧的板端在圆管上拍成圆弧形，随后送人上、下滚轴之间，启动卷板机，由电动机通过减速器与一副齿轮驱动上、下滚轴，带动板材转动。上、下滚轴的间距应根据所卷风管的大小进行调节。
