2.电远传转子流量计

指示式转子流量计,只适用于就地指示。电远传式转子流量计可以将反映流量大小的转子高度转换为电信号,适合于远传,进行流量显示或记录。

(1)电远传转子流量计的组成

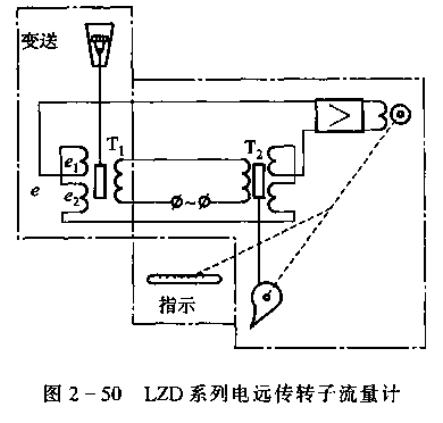

LZD系列电远传转子流量计主要由流量变送器及流量指示仪两部分组成,如图2-50所示。

1.流量变送器

电远传转子流量计的流量变送器是用转子和差分变压器进行流量信号变送的。

差分变压器由铁心.线圈以及骨架组成。线圈骨架分成长度相等的两段,初级线圈均匀地密绕在两段骨架的内层,并使两个线圈同相串联相接:次级线圈也分别均匀地密绕在两段骨架的外层,并将两个线圈反相串联相接。

当铁心处在差分变压器两段线圈的中间位置时,初级线圈激励的磁力线穿过上.下两个次级线圈的数日相同,因而两个匝数相等的次级线圈中产生的感应电动势e1、e2相等。因两个次级线圈系反相串联,所以e1和e2相互抵消,从而输出端间的总电动势为零,即

e＝e1-e2=0

当铁心向上移动时,由于铁心改变了两段线圈中初、次级的耦合情况,使磁力线通过上段次级线圈的数日增多,通过下段线圈的磁力线数目减少,因而上段次级线圈产生的感应电势比下段次级线产生的感应电动势大,即e1>e2,于是次级线圈两端输出的总电动势e=e1-e2>0。当铁心向下移动时,与上移正相反,即输出的总电动势e=e1-e2<0。无论哪种情况,都把这个输出的总电动势称为不平衡电动势,其大小和相位由铁心相对于线圈中心移动的距离和方向来决定。
